                    除氧器|旋膜式除氧器设计要点

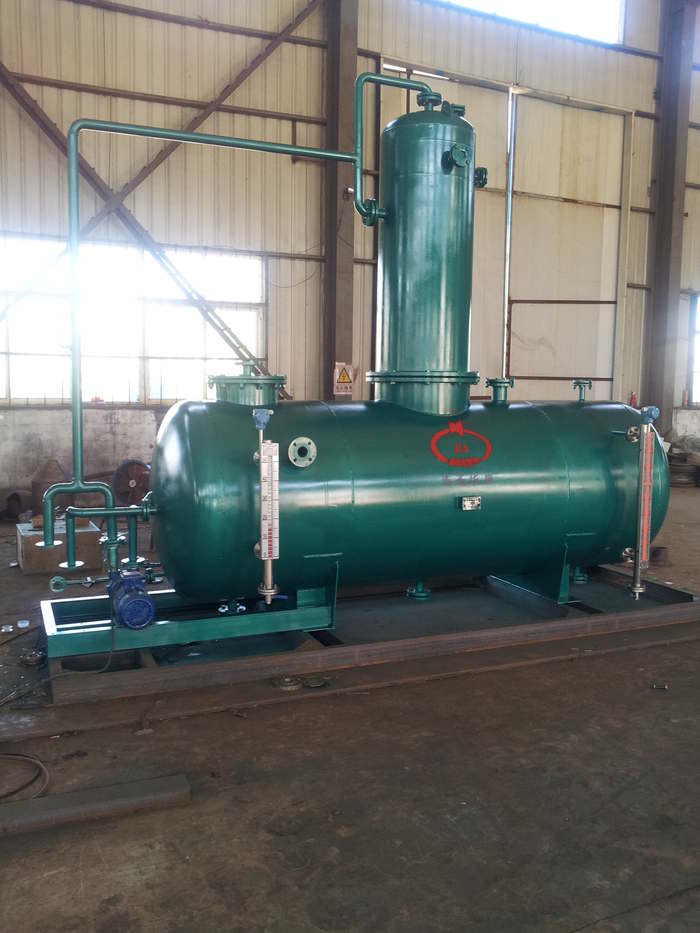

     新型旋膜式除氧器样图展示,了解详情请拨打:
13861426778


一、新型旋膜式除氧器概述:
   新型
旋膜式除氧器(又称水膜式除氧器及切膜式除氧器)是一种国内新型热力除氧器(新型旋膜除氧器),  连云港市神美电力辅机开发有限公司与西安电力热工院共同开发产品,曾获电力部新科技新产品科技攻关成果创新奖,是电力部重点推广产品。是用汽轮机二段抽汽将锅炉给水加热到对应除氧器工作压力下的饱和温度,除去溶解于给水中的氧及其它气体,防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀,.可用于定压、调峰等方式的运行,具有运行稳定,除氧效率高,适应性能好等特点,适用于各类火力发电系统锅炉、工业锅炉给水及热电厂系统锅炉补给水的除氧,实践证明具有以下优势:
    ①除氧效率高,给水含氧量合格率100%。(即高压除氧器给水含氧量≤5цɡ/L,低压除氧器给水含氧量≤10цɡ/L。完全达到电力部部颁标准)
    ②安全运行稳定,无震动。可适用于负压启动、调峰运行,减免了启动和运行中的人工繁杂调节操作。
    ③适应性能高,对水质、水温要求不苛刻,还可以超出力运行。
     ④排氧门开度小,排汽量≤0.1%,不需另加排气冷却器,优化了设备,降低了热耗值,比同出力其它类型热力除氧器少耗能1/3。

二、旋膜式除氧器的新型结构
    旋膜式除氧设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件除氧器(除氧塔头)是由外壳、新型旋膜器(起膜管)、过滤器、杂物回收器、淋水篦子、蓄热填料液汽网等部件组成.下面重点介绍新型旋膜式除氧器除氧头的新型结构及原理.
       1.外壳:是由筒身和冲压椭圆形封头焊制成.,中、小低压除氧器配有一对法兰联接上下部,供装配和检修时使用,高压除氧器留配有供检修的人孔.
     2.旋膜器组:由水室、汽室、旋膜管、过滤器、杂物回收器、凝结水接管、高加疏水接管、补充水接管、备用口接管和一次进汽接管等部件组成。凝结水、化学补水、经旋膜器呈螺旋状按一定的角度喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽进行热交换,形成了一次除氧,给水经过淋水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃,并进行粗除氧.一般经此旋膜段可除去给水中含氧量的90-95%左右.
      3.淋水篦子:是由数层交错排列的角形钢制作组成,经旋膜段粗除氧的给水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上.
     4.蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧目的,低压大气式除氧器低于10ug/L、高压除氧器低于5ug/L(部颁标准分别为15ug/L、7ug/L).
     5.除氧水箱除过氧的给水汇集到除氧器下部容器即水箱内,除氧水箱内装有科学设计的强力换热再沸腾装置,该装置具有强力换热,迅速提升水温,更深度除氧,减小水箱振动,降低口音等优点,提高了设备的使用寿命,保证了设备运行的安全可靠性.

三、新型旋膜式除氧器的工作原理:

    旋膜式除氧器与喷雾填料式、淋水盘式等其它类型的热力除氧器在性能上存在着根本性的不同,其关键之处在于其喷淋结构造成的汽水传热传质方式,凝结水及补充水进入除氧头内旋膜器组水室,在0.2MPa的压力下从旋膜管的小孔斜旋喷向内壁,形成射流,由于内孔充满了上升的加热蒸汽,水在射流运动中便将大量的加热蒸汽吸卷进来(经试验证明射流运动具有卷吸作用),在极短时间内很小的行程上产生剧烈的混合加热作用,水温大幅度提升,而旋转的水沿着旋膜管内孔壁 自上向下继续下旋,形成一层纸一样薄的水膜裙,旋膜裙与加热蒸汽热交换充分,此时水传热传质效果最理想,水温达到饱和温度.氧气即被分离出来,由于旋转水流紧贴内管壁旋转而下,在旋膜管中间形成汽—气通道,不存在气体流动死区,因氧气在内孔内无法随意扩散,逸出的氧气及不凝结气体被讯速排出,只能随着上升的蒸汽从排汽管排向大气(老式除氧器虽加热了水 分离出了氧,但氧气比重大于加热蒸汽,部分氧又被下流的水带入水箱,也是造成除氧效果差的一种原因).经旋膜器粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配,呈均匀淋雨状落到装到其下的液汽网上,再进行深度除氧后才流入水箱.水箱内的水含氧量低于部颁标准.因旋膜式除氧器在工作中使水始终处于紊流状态,并有足够的换热表面积,所以传热传质效果好,排汽量小(即能源损失小,带来的经济效益也可观),除氧效果好,产生的富裕量能使除氧器超负荷运行(通常可超额定出力的50%)或低水温全补水下运行。
