凝汽器胶球清洗装置的研发

                           在线凝汽器胶球清洗装置的研发中心


凝汽器胶球自动清洗装置系统组成:

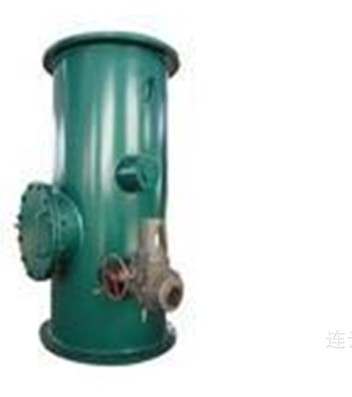

       1、循环水二次滤网:它由外壳、滤网、传动装置、减速机、排污阀等部件组成。
    胶球清洗装置-二次滤网:当冷却水夹杂着杂物通过系统时,杂物被小孔滤网阻挡在滤网迎水面,冷却水通过小孔被净化后进入凝汽器,由滤网中的反冲洗装置及排污阀联动进行反冲洗,水流反向流动,卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作,冷却水进入凝汽器就始终是清洁的,滤网的阻力也不会增加。


      2、胶球清洗装置-收球网是更新换代产品,结构形式先进合理.分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置;既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300~DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处.SL型,SD型,SF型收球网(胶球回收网器)(我公司专利证号:200720035745.7)
    2.1收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗,就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收,再次用于清洗管子。收球网就是用来把分散在冷却水中的胶球全部收集起来的,以便重复使用的设备。所以收球网的收球率很重要,本新型收球网收球率高,达到了98%以上。


  2.2收球网工作原理新型收球网是在相应的管道中设置了一个A型栅格网,上部为进水端,网板将整个管道截面全部遮挡,收球工作由此开始。收球网的网板、主轴、卡轴块及紧固件等所有过流部件均可采用优质不锈钢。A型栅格网的两片网板由两根转轴转动,在非运行工况时网板可被旋转到一定角度,形成与水流平行的H型结构。H型结构使水流对网板进行反冲洗,可清除网上杂物及减少水阻。在投球运行时将网板转回到原来的A型结构位置上。主要型式有手动(小管径)和电动(大管径)两种供选用。即循环水管径小于DN700的可选用手动单板型收球网,当循环水管径大于DN700可双板分流型收球网。[1] 附:收球网安装,其下法兰标高应高于胶球泵入口标高。收球网进口前直管的长度一般不应小于循环水管直径。


3、胶球泵:它是胶球系统中使胶球进行不断循环的动力设备,该水泵是一个专用无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和对胶球磨损力小等优点。胶球清洗泵(胶球输送泵)为无障泵,这种泵在运行中不会损坏胶球,其泵效高,寿命长。布置时,应能保持运行泵不发生气蚀。125MW以下机组可选IZK-11型,配电机型号为Y132M-6(4Kw),125MW以上机组可选IZK-22型,配电机型号为Y160L-4(15Kw)。


4、装球室:装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置:它由外壳、漏斗、切换阀等部件组成,并配有观察窗、放气阀、放水阀。
ZQS型装球室(胶球存储器),装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。有JZ-Ⅰ型和JZ-Ⅱ型两种,JZ-Ⅰ型用于125MW以下机组,JZ-Ⅱ型用于125MW以上机组。其安装位置应便于运行人员的接近和操作。



5、分汇器是一个三通阀,通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器,其进口通径为DN100,分配口为DN89,胶球投用时可通过窥视窗观察运行情况。
FH型分汇器(清洁海绵胶球切换三通管阀)


6、胶球

  作为提高发电厂运行效率的重要手段之一,在线式凝汽器胶球清洗系统已经成为电厂的标准配置,胶球质量好坏是该系统的关键要素之一。

  应选耐磨、质地柔软富于弹性,材质均匀,硬度适中,气空均匀贯通,湿态比重1.00-1.15,在5-45℃水温下,使用期内球内径不大超标,不老化。

  使用时湿态球直径一般比冷却管内径大1.0-2.0mm,冷却管有两种规格时,以小规格的一种为准,冷却管口加装套管口以套管为准选择胶球。



  (1)正常投球量

  为凝汽器单侧单流程冷却管根数7%-13%,依胶球循环一次所需时间的长短,取下限或上限或其接近值,胶球循环一次的时间一般以30秒作为界限。

  (2)胶球补充周期或更换周期

  胶球补充周期为胶球清洗系统累计运行7次,也可根据本单位具体情况不同调整补充周期。

  胶球更换周期,根据国产球使用统计,其更换周期为胶球清洗系统累计运行60次。

  另外,在水中浸泡一段时间后,个别胶球可能胀大过多,致使直径超标,在补充和更换胶球时,均应及时换掉,以防冷却管被堵。
