目     录
一、概述
二、设备组成
三、工作原理
四、运行注意事项
五、经济效益分析
六、订货须知

一、概述：
     真空稳压装置——凝汽器真空自动节能器（真空负压储存器），设计形式如下，其真空储罐作为真空负压储系统，储存器是成套真空自动节能器系统的关键设备。对于频繁使用真空源而所需抽气的场合，该系统比直接使用真空泵大大节约了能源，有效提高了真空稳定性，并延长了罗旋喷射器的使用寿命。该真空自动节能器系统广泛应用于化工、医药行业的真空站、余热发电行业的凝汽器抽真空、轻工行业的装罐系统、汽车行业橡塑工程零件的负压成型，煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V－EPC)的等真空源。
二、设备组成：

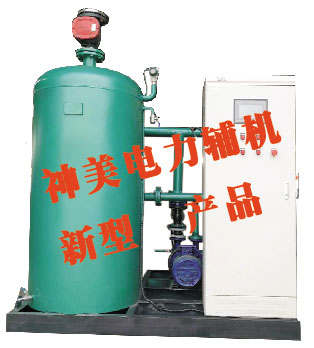

     凝汽器真空自动节能器是由真空储存器、罗旋喷射器、真空变送器、PLC控制箱等组成。
     1、配套一台真空负压储存器；
     2、冷却水分离箱是设置在真空储罐边上，便利于系统连接及管理；
     3、空气吸入口设置在真空负压储存器上面；并在空气吸入口上加装一只止回阀。
     4、真空管道系统配有软接头，防止设备运行振动，另外在抽气管道上加装与管道匹配的止回阀，确保真空系统真空，还便于设备故障时平稳切换。
     5、PLC控制箱便于真空系统实现自动化控制。
三、工作原理：
     1、发电机组启机--凝汽器抽真空时，首先启动罗旋喷射器，将旋钮旋至自动，其中一台罗旋喷射器开始工作，当真空罐内真空度达到（－0.092MPa）值时，此时需在显示屏上设定真空系统的上下限值（比如上限值设定为－0.093MPa，下限值设定为－0.09MPa），该系统正常运行，真空罐上电极点真空表对应的真空度为运行真空，如运行真空度降至低于下限值－0.09MPa以下，故障报警器将发出警告，PLC指令停止故障罗旋喷射器，止回阀封死真空系统空气吸入管线，PLC指令切换启动另一台罗旋喷射器，保持真空系统正常运行，有待检修人员检查另一台罗旋喷射器故障。凝汽器真空节能器自动运行，使真空罐真空度始终保持在设定值运行。如发电机组凝汽器抽真空时抽气量较大，单台罗旋喷射器将真空罐内真空度抽至设定值时比较慢，时间超过15分钟，PLC指令启动另一台罗旋喷射器，当真空快速达到设定值时，PLC指令自动停用另一台罗旋喷射器，维持该系统正常运行。
2、性能和优点：
     该装置启动后，全部运行过程由PLC实现全自动控制。其工作过程中，真空系统内各处的真空度始终维持在设定值内，其调整范围可根据用户要求进行调整。若出现真空度低于下设定值时，报警器将发出警告，系统切换使用另一台罗旋喷射器，保证设备正常运行。该装置系统可实现自动控制，在停电或真空泵故障时可自动封闭真空系统。该装置的真空罐容积可根据装机容量设计，现场安装形式可设计成卧式或立式结构，设备占地面积也可按用户现在设计，以便安装。
四、节能经济效益分析
例1
     1、以(N12MW机组-换热面积1000平方) 老式单通道射水抽气器为例：射水抽气器抽吸压力下（0.004Mpa时），抽气量≥10.0Kg/h；
     2、射水水泵所配电机功率37KW，按年发电350天计算：37KW×24 H×350=310800KW/H 电价按0.5元/度，年用电费：310800KW/H×0.5元/度=15.54万元
     3、凝汽器真空自动节能器所配电机  15KW，按年发电350天计算：15KW×24 H×350=126000KW/H电价按0.5元/度，年用电费：126000KW/H×0.5元/度=6.3万元年节省电费15.54万元-6.3万元=9.24万元。
例2
     1、以(N6MW机组-换热面积560平方---800平方)老式单道射水抽气器为例：射水抽气器抽吸压力下（0.004Mpa时），抽气量≥8.0Kg/h；
     2、水泵所配电机30KW，按年发电350天计算：30KW×24 H×350=252000KW/H 电价按0.5元/度，年用电费：252000KW/H×0.5元/度=12.6万元
     3、凝汽器真空自动节能器所配电机  11KW(换热面积800平方)，按年发电350天计算：11KW×24 H×350=92400KW/H
电价按0.5元/度，年用电费：92400KW/H×0.5元/度=4.62万元年节省电费12.6万元-4.62万元=7.98万元。
例3
     1、以(N6MW机组-换热面积560平方)老式单道射水抽气器为例：射水抽气器抽吸压力下（0.004Mpa时），抽气量≥10.0Kg/h；
     2、水泵所配电机30KW，按年发电350天计算：30KW×24 H×350=252000KW/H电价按0.5元/度，年用电费：252000KW/H×0.5元/度=12.6万元
     3、凝汽器真空自动节能器所配电机 7.5KW，按年发电350天计算：7.5KW×24 H×350=63000KW/H电价按0.5元/度，年用电费：63000KW/H×0.5元/度=3.15万元
例4
     1、以N12MW发电机组射汽抽气器为例：射汽抽气器耗量≥200Kg/h；
     2、蒸汽200元/吨，200元×0.2=40元，按年发电350天计算：40×24 H×350=336000.00元
     3、凝汽器真空自动节能器所配电机  11KW，按年发电350天计算：11KW×24 H×350=92400KW/H年节省电费：92400KW/H×0.5元/度=4.62万元年节省费用：33.6万元－4.62万元=28.98万元。凝汽器真空自动节能器不光有效节省经济开支，还可节省大量冷却水，根据以上计算节能效果特别明显。
五、节能技术分析
例1
     1、以N12MW机组为例：N12MW机组，射水水泵所配电机功率37KW，每小时耗水量150T/H，
     2、真空自动节能器每小时耗水量2T/H，
     3、每小时节能水150T－2T=148T。
例2
     1、以N30MW机组为例：N30MW机组，射水水泵所配电机功率75KW，每小时耗水量420T/H，
     2、真空自动节能器每小时耗水量6T/H，
     3、每小时节能水420T T－6T=414T。
六、订货须知
     1、提供凝汽器生产厂家；
     2、提供射水泵电机功率；
     3、提供空气吸入口直径；
     4、提供现场安装尺寸；

     最近公司定购了一批凝汽器真空自动节能器，它是我公司连云港市神美电力辅机有限公司2016技术研发成功获得产品，这二年获得广大用户的使用。有关技术或其它问题，欢迎前来咨询定购，市场调查厂地视察，热烈欢迎您的前来。
