凝汽器胶球清洗装置成功案例

榆林神华热电有限公司选用全自动胶球清洗装置


榆林神华热电有限公司原来凝汽器胶球清洗系统现场图片

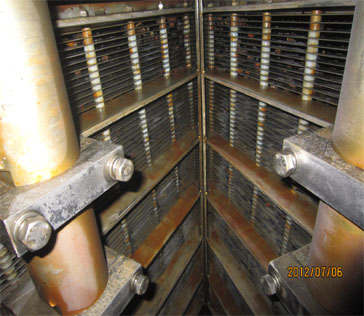

榆林神华热电热电有限公司原来凝汽器胶球清洗收球网现场图片

榆林神华热电有限公司原来凝汽器胶球清洗系统收球率低原因分析
榆林神华热电有限公司1台50 MW机组配置， 汽轮机为青岛汽轮机有限公司生产的NK63/71型。每台给水泵汽轮机各自配置1台水冷凝汽器,凝汽器冷却水采用开式循环冷却水系统,凝汽器采用胶球清洗装置对冷却水管进行清洗,凝汽器主要设备的设计参数为:型式:管壳式;循环水设计流量:Q=2 450 m3/h;总的有效换热面积:1000m2;管径×壁厚为:20 mm×0.5 mm;管子材质为:TP316L;管子根数为:5230根。配用兰州天宝电力设备公司生产的胶球清洗装置。1存在的问题自2009年5月机组投产以来,2号机小机凝汽器胶球清洗装置经多次调试,收球率比较低,只能达到20%~30%,远远达不到设计值95%,致使该系统一直无法正常投运,已严重影响机组的安全经济运行,必须对该系统进行改造。经过技术方面多次交流，榆林神华热电有限公司2013.10.13决定选用《连圣华康》凝汽器胶球清洗装置【DN900】，连云港市宏庆电力辅机开发有限公司承诺：循环水压力在0.015MPa以上，收球率≥95％，操作实现自动化，无人值守。
