执行标准：DL/T 5812010《凝汽器胶球清洗装置和二次滤网》

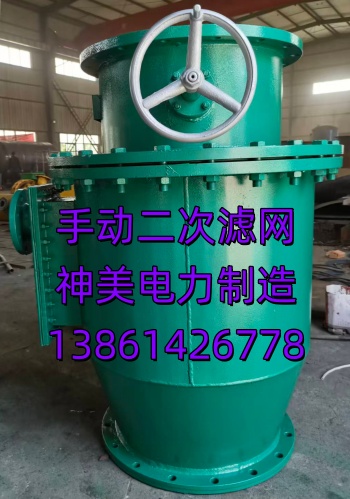

一、设备结构

手动二次滤网为回转反冲洗式，无电动驱动，依靠人工手摇操作；分为卧式结构，串联安装于循环水管道。

1壳体组件 筒体、进水法兰、出水法兰、排污法兰、支座；壳体设置压差测压接口；壳体材质 Q235B，内壁做防腐处理。壳体承受循环水压力，容纳内部滤网芯。

2滤网芯总成（过滤核心） 圆筒式网芯；由中心转轴、加强圆环、径向筋板、不锈钢冲孔滤网板装配焊接组成。 滤网板材：304/316L 不锈钢；过滤孔径一般 φ48 mm；开孔率≥35%。 两端采用自润滑非金属轴套支撑，转动灵活。

3手动转动机构 手摇传动机构、传动轴、轴端盘根密封；手轮布置在设备壳体外侧。人工摇动手轮带动圆筒网芯缓慢旋转。无电机、减速机。

4固定吸污槽（反冲洗斗） 壳体内部固定弧形吸污槽，紧贴滤网外表面，轴向覆盖滤网全部有效宽度；连接外部排污管口。

5外部配套部件 手动排污闸阀 / 蝶阀、压差接管（选配压差表）。

工作逻辑：正常通水，杂质拦截在滤网外表面；冲洗时，先打开排污阀门，再手摇转动网筒；管道水压在吸污槽处形成负压，把附着垃圾抽吸，经由排污口排至下水道。

二、性能参数

1. 公称压力：0.6 MPa 2. 工作介质：循环冷却水 3. 介质温度：≤55 ℃ 4. 过滤精度：4～8 mm（可按要求定制） 5. 水流阻力：额定流量时压力损失 ≤0.04 MPa 6. 转动方式：人工手摇，网芯回转 7. 冲洗方式：压差手动反冲洗 8. 压差报警参考：进出口压差≥0.05 MPa，说明滤网堵塞，需要执行冲洗操作 9. 操作流程：打开排污阀 → 手摇旋转滤网 → 污物排净 → 关闭排污阀 10. 适用场合：中小型机组、循环水管道，现场不具备自控电源，或者作为电动型的备用型式

三、优缺点

✅ 优点 1. 结构简单，零部件少；无需供电，没有电气故障；
 2. 造价低维护工作量很小；
 3. 操作可靠，适合无电源、备用工况。

❌ 缺点 1. 冲洗全过程依靠人员现场操作，不能够自动运行；
2. 压差升高后，如果巡检不到位没有及时冲洗，滤网堵塞，会造成凝汽器进水压力升高。
